方眼紙のつかいかた～追加説明

こんにちは。
結構昔の記事で書きました、パースを取る際の方眼紙の使い方について、豆太さんからご質問をいただきましたので、もうすこし詳細に説明してみようと思います。

（ただ、これからの説明は、少なくとも二点透視図法について理解されているということを前提にしてありますので、もし二点透視？何それ？という場合には、二点透視図法でググって見てください。）

それではまず、こちらをご覧ください。

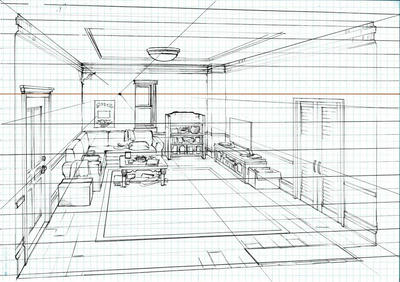

仕事で途中まで描いたものの、指示されていた内容とかなり異なっていたことに途中で気づき、泣く泣くボツにした設定画を、それなりのところまで加筆したものです。ちょうど二点透視図法で描いているので説明にぴったりということで。

私が作図をする際には、まず茶色のラインのように水平線を置いてから、その上下にガイドとなるパース線をうっすらと、ほとんど見えない程度濃さで描きいれてからそこに絵をはめ込んでゆく、というスタイルで進めています。

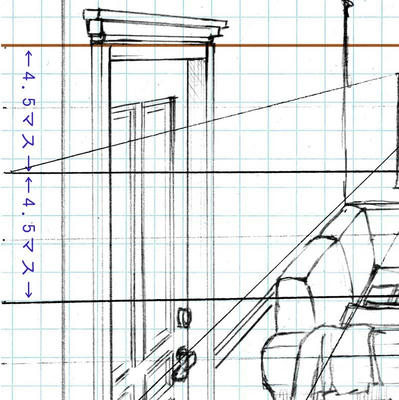

まずは右側の水平線の下にご注目ください。・


























片側を4マス

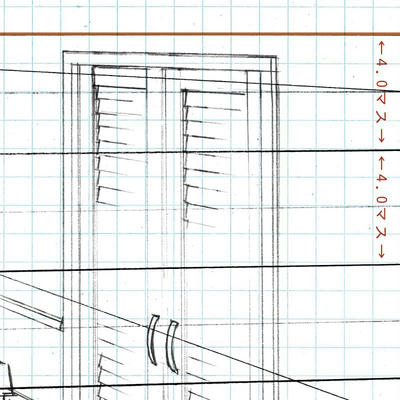

もう片側を4マスと半分の位置に印をつけてから、それぞれをつなぎ、上下に画面の続く限り繰り返していく、という感じです。
これだと、右側のはるか彼方に位置する消失点から、ながーい定規を使ったかの如く、割合正確なガイドを取ることが出来ます。
これと同じ事を反対側にもやってあげれば、両側非常に遠い消失点からのパースを引くことも出来ます。
（ただ、角度によっては下書きのラインが重なって見難くなってしまいますが・・・）

とりあえずこんな感じでしょうか？
まだ判りくい！という場合は改めてご質問いただければと思います。
では。

（この説明は勢いで書いたたので、ここから大幅に加筆、修正する場合があります。どうぞご了承ください…）
